GEBERIT SUPERTUBE

המערכת שחוסכת מקום

מערכת ניקוז אופטימלית לבניינים גבוהים

טכנולוגיית ה-SuperTube של Geberit מבוססת על השילוב המושלם שבין הרכיבים המאפשר התקנה של מערכות מי השפכים בבניינים גבוהים תוך חיסכון משמעותי במקום. השימוש ב-SuperTube מייתר את הצורך להשתמש בצינור אוורור מקביל, ומגדיל את חלל המגורים והקומה. צינורות בקוטר קטן יותר מאפשרים שימוש בפירי צנרת קטנים יותר. ניתן להתקין צינורות אופקיים באורך של עד 6 מטרים ללא שיפוע כדי לחסוך במקום נוסף.

  • יותר מקום פנוי בחלל וברצפה.
  • תכנון פשוט והתקנה מהירה.
  • קוטרי צנרת קטנים יותר – d110.
  • ספיקה מקסימלית של 12 ל’/שנ’.
  • אין צורך בצינורות אוורור נוספים.
  • צינורות אופקיים ללא שיפוע (עד 6 מ’).

התקנה חסכונית במקום

התרשים מתאר את ההבדל:

Geberit SuperTube (האיור השמאלי), עם קיבולת הספיקה היא 12 ל’/שנ’. טכנולוגיה זו מסייעת בשמירה על צינור ניקוז קבוע במידה d110 – כלומר אין צורך בצינור אוורור. נוסף על כך, ניתן לפרוש את הצינורות האופקיים באורך של עד 6 מטרים ללא שיפוע.

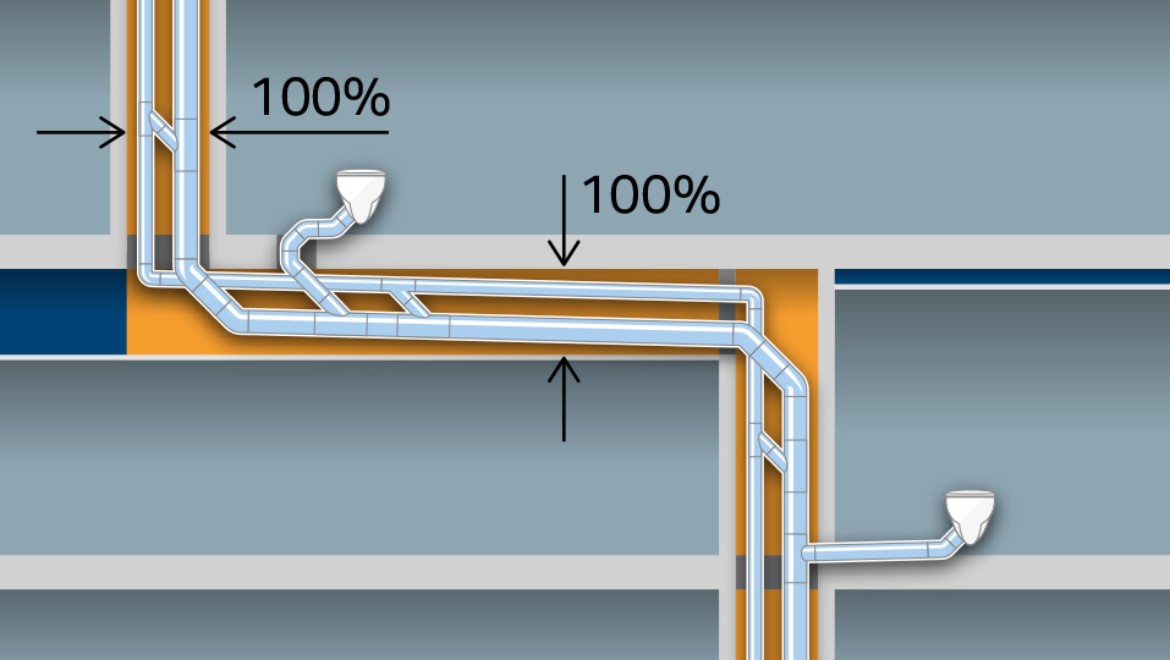

צינור ניקוז שפכים רגיל. (איור בצד ימין) מגיע לקיבולת שפיכה של 12.4 ל’/שנ’ עם צינור במידה d160 וצינור אוורור d90 נוסף.

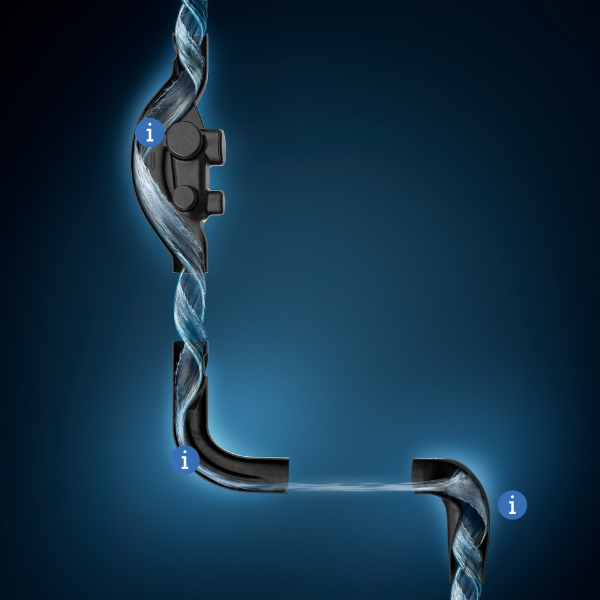

השילוב המושלם

המים הזורמים בתוך אביזר ה-Geberit HDPE Sovent מסתחררים.

GEBERIT SUPERTUBE

GEBERIT SUPERTUBE

הזרימה בתוך האביזר Geberit HDPE Sovent

הזרימה בתוך האביזר Geberit HDPE BottomTurn

הזרימה בתוך הברך Geberit HDPE BackFlip

הזרימה בתוך האביזר Geberit HDPE Sovent

הזרימה בתוך האביזר Geberit PE Sovent

יצירת סחרור בזרימה
המים הזורמים בתוך אביזר ה-Geberit HDPE Sovent מסתחררים.

הזרימה בתוך האביזר Geberit HDPE BottomTurn

שמירה על עמוד האוויר כאשר יש שינוי בכיוון
הזרימה הטבעתית הופכת לזרימה שכבתית בתוך ברך ה-Geberit HDPE BottomTurn.

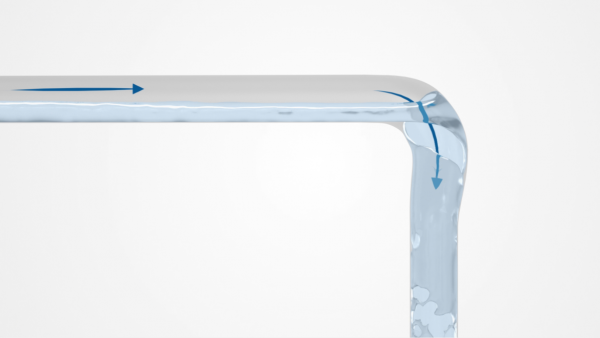

הזרימה בתוך הברך Geberit HDPE BackFlip

בלי לפגוע בעמוד האוויר בכיוון האנכי
הזרימה השכבתית הופכת שוב לזרימה טבעתית בתוך ברך ה-Geberit HDPE BackFlip.

שלושה אביזרים שעושים את ההבדל

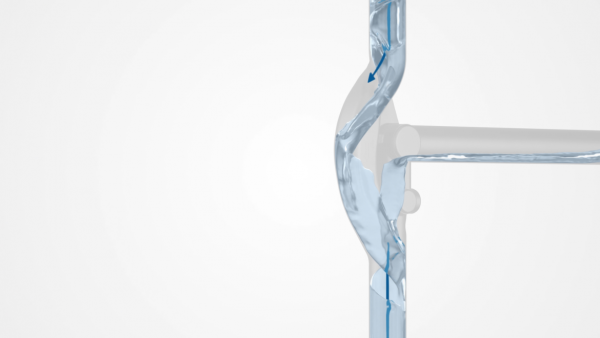

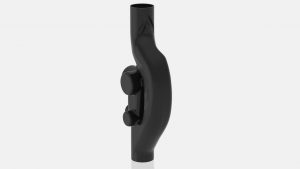

אביזר Geberit HDPE Sovent מידה d110

אביזר GEBERIT HDPE SOVENT מידה D110

הגאומטריה האופטימלית של המסעף מונע הגישות Geberit HDPE Sovent מובילה את המים שבתוך הקולטן, גורמת להם להסתחרר וכתוצאה מכך מצמידה אותם לדופן הצינור. הזרם הטבעתי שנוצר יוצר עמוד אוויר פנימי קבוע בתוך הצינור המסייע בהגדלת כושר הספיקה ל-12 ל’/שנ’.

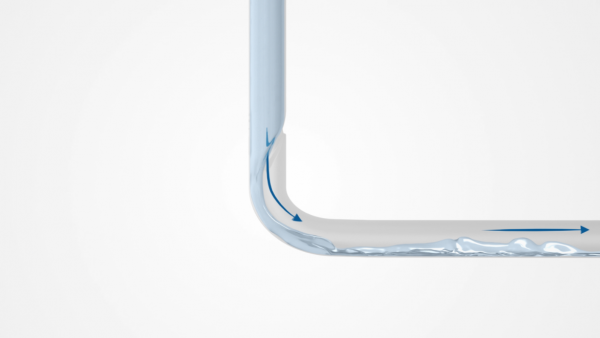

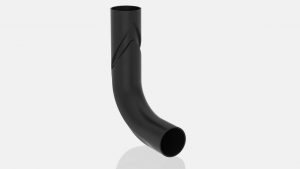

ברך Geberit HDPE BottomTurn

ברך GEBERIT HDPE BOTTOMTURN

בעזרת הברך Geberit HDPE BottomTurn, שינוי הכיוון גורם לקיר המים להישבר ולזרימה הטבעתית להפוך לזרימה שכבתית, בלי לפגוע בעמוד האוויר. שינוי זה מפחית משמעותית את הפסדי הדחף בהשוואה לפתרונות קונבנציונליים.

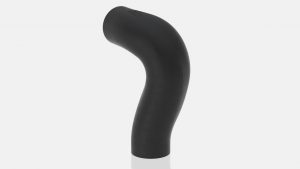

ברך Geberit HDPE BackFlip

ברך GEBERIT HDPE BACKFLIP

הברך Geberit HDPE BackFlip המפותלת גורמת לזרם השכבתי של המים להסתחרר בתנועה טבעתית כשהוא עובר דרך צינור הניקוז האנכי. עמוד האוויר הפנימי שבקולטן נשמר.



וידאו

הסבר על GEBERIT PE SUPERTUBE בקצרה

גלו את כל הפרטים של Geberit PE SuperTube.

הסבר על GEBERIT PE SUPERTUBE בקצרה

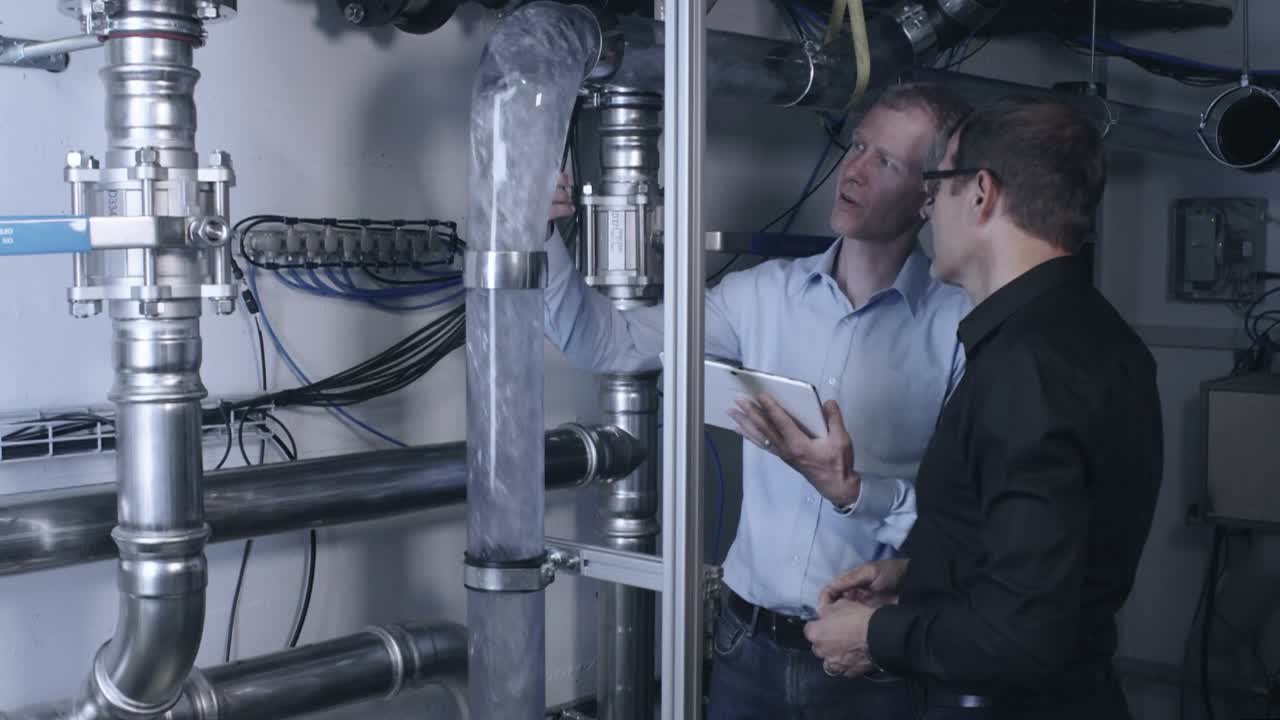

התמחות בתורת הנוזלים ב-GEBERIT

הסיפור שמאחורי Geberit SuperTube.

התמחות בתורת הנוזלים ב-GEBERIT

GEBERIT SUPERTUBE מסביב לעולם

גלה 4 פרויקטי ייחוס של Geberit SuperTube ב-3 יבשות.

GEBERIT SUPERTUBE AROUND THE WORLD

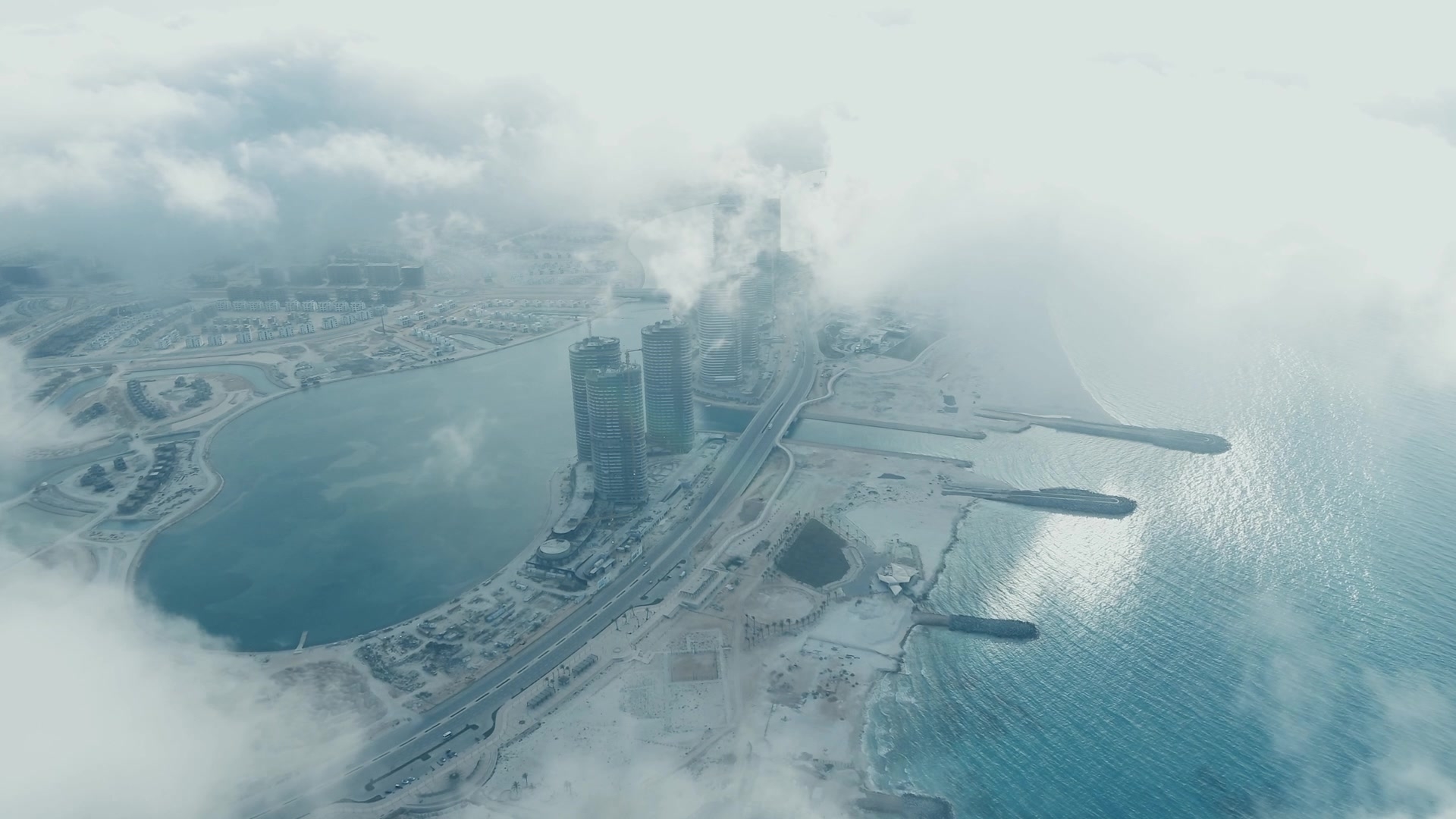

פרויקט SUPERTUBE מרשים במצרים

גלו על מתקן Geberit SuperTube במגדלי אלאמיין החדשים לאורך החוף הצפוני של מצרים.

IMPRESSIVE SUPERTUBE REFERENCE PROJECT IN EGYPT

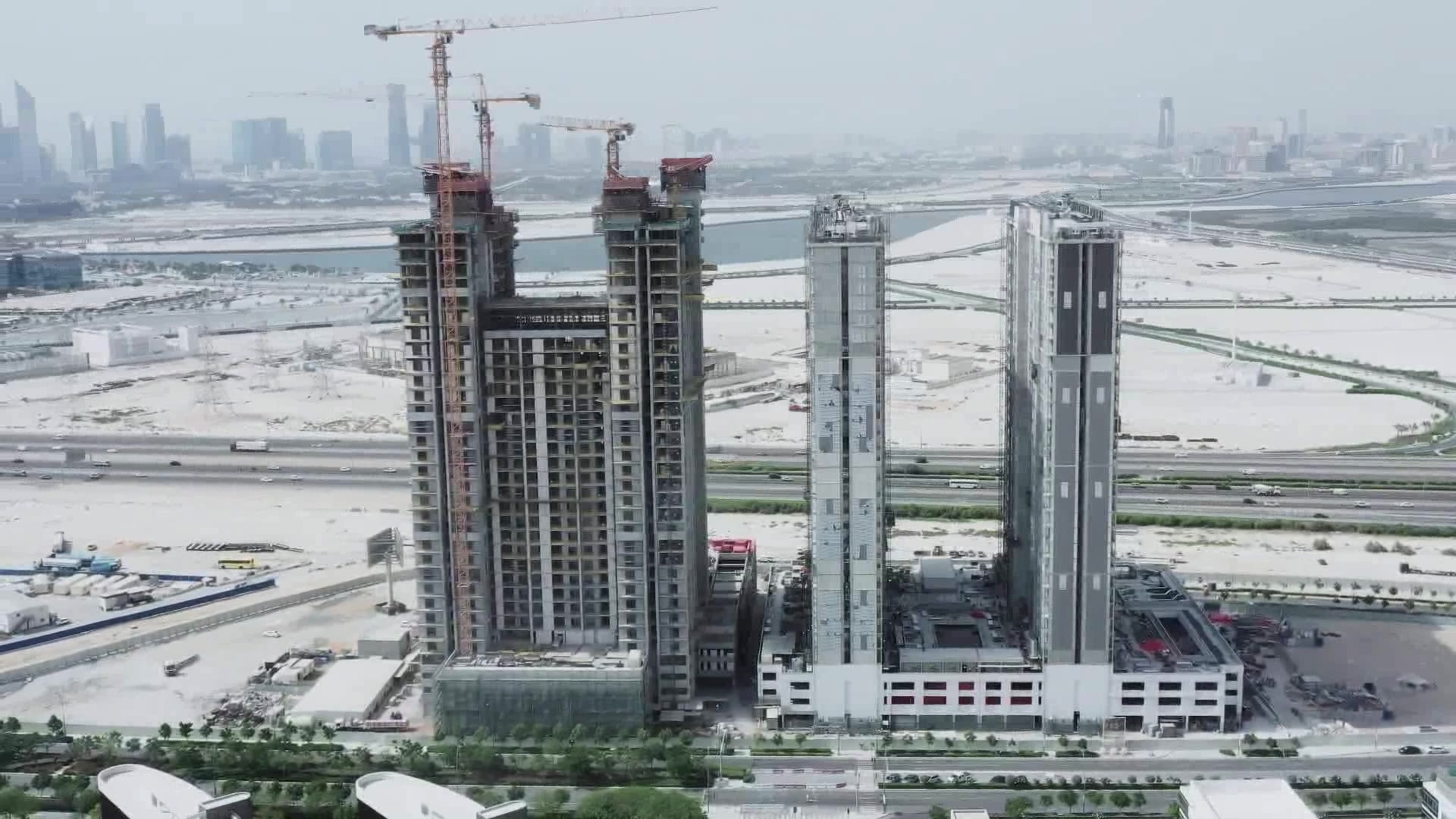

הפרויקט הראשון של Geberit SuperTube באיחוד האמירויות

גלו את הפרטים של Sobha Hartland’s Creek Vistas באיחוד האמירויות

FIRST PROJECT FEATURING GEBERIT SUPERTUBE IN UAE

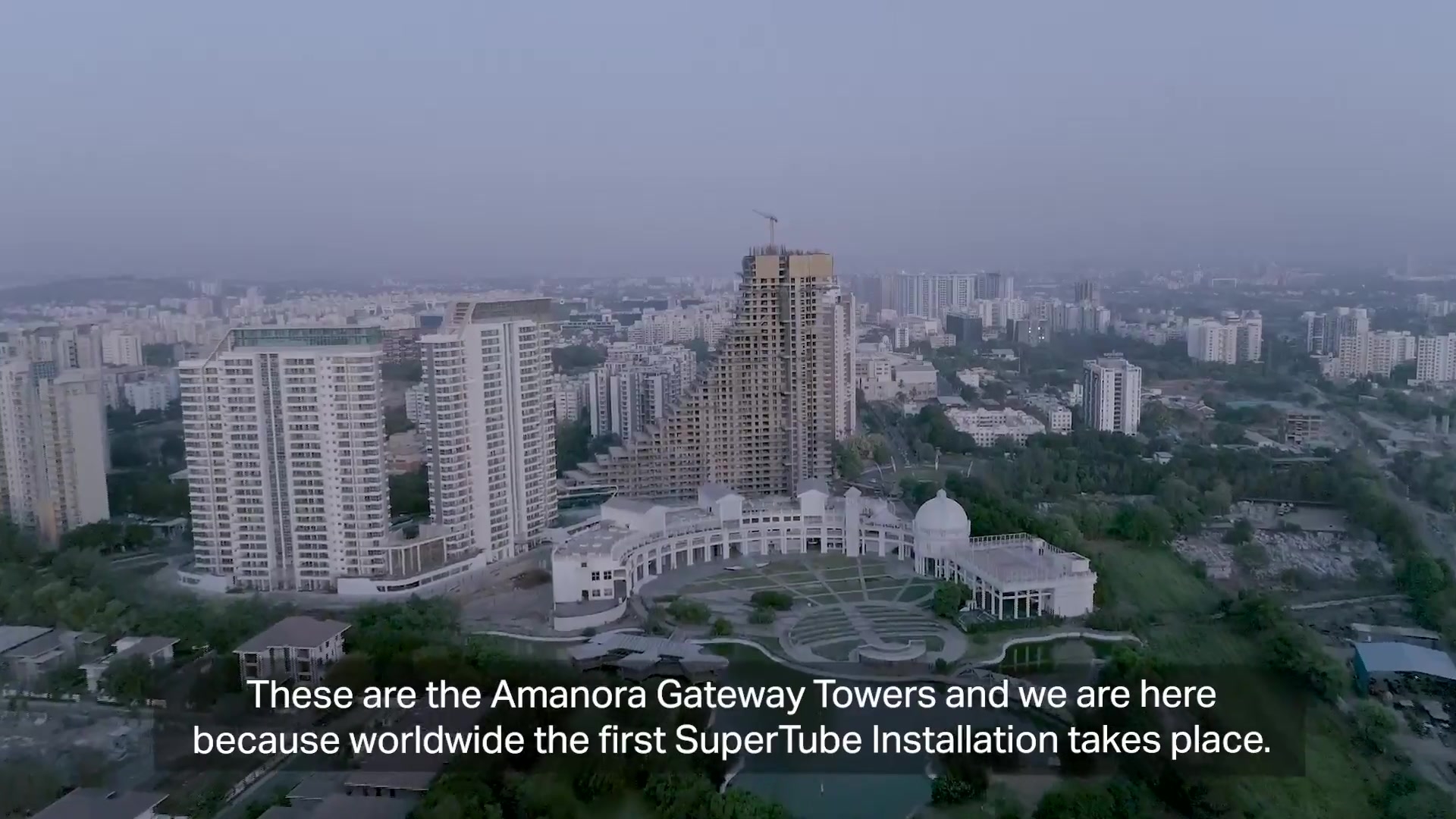

ההתקנה הראשונה בעולם של טכנולוגיית Geberit SuperTube

גלו את הפרטים שמאחורי פרויקט המגדלים Gateway בפונה, הודו

WORLD’S FIRST INSTALLATION OF GEBERIT SUPERTUBE TECHNOLOGY

כנס השרברבים העולמי, אוסטרליה

קבלו מידע על Geberit SuperTube מכנס השרברבים העולמי שבאוסטרליה

WORLD PLUMBING CONFERENCE AUSTRALIA
